InsideOut

In Kürze

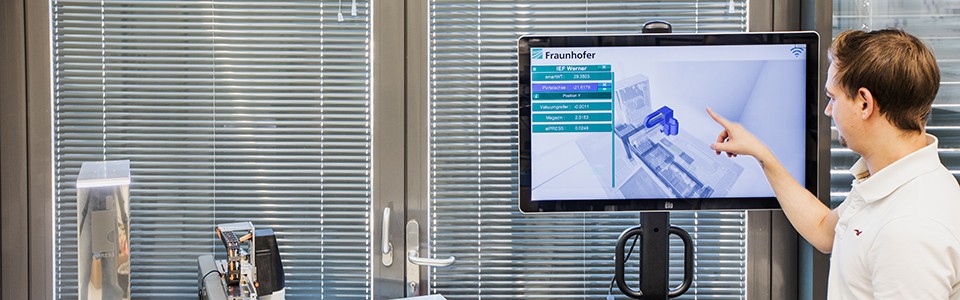

InsideOut ist eine Kombination aus realen Maschinendaten und animierten virtuellen Maschinenmodellen. Hierzu werden aus der SPS echtzeitnah Daten an das Modell übertragen und dieses dadurch bewegt. Damit können Werte und Prozesse visualisiert und historische Daten an den Komponenten abgerufen und betrachtet werden.

Im Detail

Daten werden im Zuge von künstlicher Intelligenz und Big Data immer wichtiger und  bieten große Potenziale für Unternehmen: sei es Fehler frühzeitig detektieren wie mit Predictive Maintenance oder die datengetriebene Erhöhung der Gesamtanlageneffektivität von verketteten Anlagen und Maschinen.

Aktuell lesen jedoch nur wenig Unternehmen Maschinendaten aus.Falls doch, landen diese meist in einer Excel-Datei oder auf den Servern im Keller. Eine bedarfsgerechte Anzeige von den Daten auf den entsprechenden Komponenten ist nicht vorhanden. Hierdurch sind die Werte oft ohne konkreten Bezug. Unerfahrene oder neue Mitarbeiter haben nicht die Möglichkeit, einfach und ohne große Hürde an die Daten zu kommen bzw. diese zu verstehen.

Schnittstelle und Interaktionsmöglichkeiten

Diesem Problem nimmt sich InsideOut an und verbindet Maschinendaten kontextbezogen mit den entsprechenden Maschinenteilen. Hierzu verbindet InsideOut ein CAD-Modell mit den Steuerungsdaten der Maschine. Dazu kommt der vom Fraunhofer IPA entwickelte Konnektor als Middleware zwischen Steuerung und CAD-Modell zum Einsatz. Grundsätzlich bietet InsideOut die gleichen Eigenschaften wie ein Webcam-Livestream, jedoch kann mit der Maschine interagiert werden. Hierzu zählt unter anderem das Hinterlegen von Informationen (bspw. PDF-Anleitungen, Text, …), das Anzeigen von aktuellen Werten von Komponenten (bspw. Werte von Achse X, Temperatur von Sensor Y, …) und die Betrachtung des Verlaufs dieses Wertes über bestimmte und auswählbare Zeitintervalle.

Das Programm ist plattformunabhängig und kann sowohl unterwegs auf dem Smartphone als auch auf dem Büro-Computer ausgeführt werden. Die Verbindung erfolgt über eine interne Ethernet- oder Funkverbindung.

Nutzerabhängiges Anzeigen von Inhalten

Je nach Nutzer und dessen Interessen und Rechte können Informationen gefiltert oder andere hervorgehoben werden. Unterschiedliche Nutzerbedürfnisse erfordern unterschiedliche Ansichten und Inhalte.Mit dem Programm wird es möglich, ein einheitliches Modell zu schaffen, das für alle die gleiche Grundlage und dadurch das selbe Gesprächsfundament bietet. Einem Instandhalter werden Fehlermeldungen angezeigt, einem Geschäftsführer Produktivitätskennzahlen, und einem Maschinenbauer Bedienungsanleitungen für die Komponenten angezeigt. Hierdurch werden Missverständnisse und Kommunikationshürden verringert.
